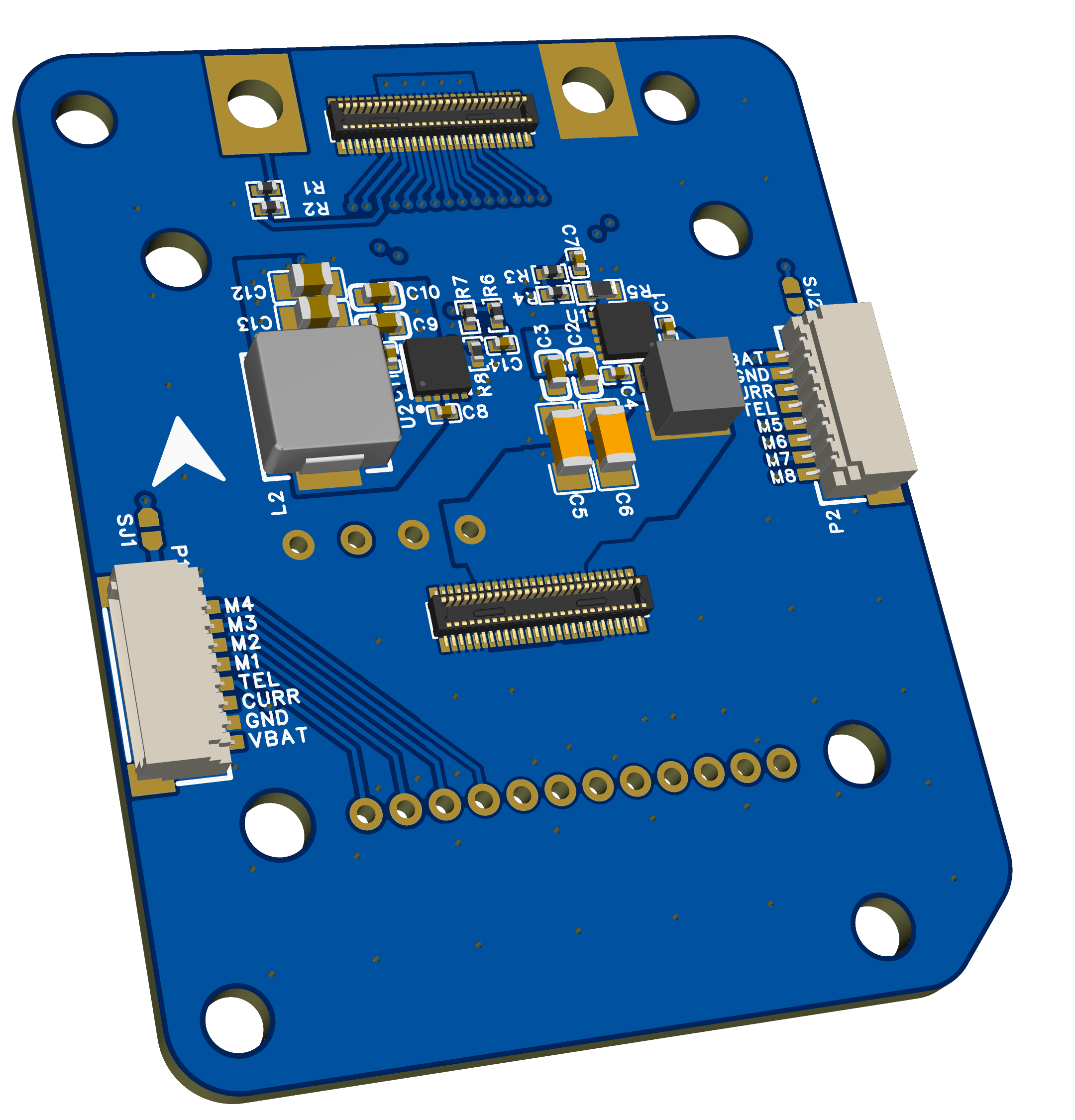

ESC
Specifications :
Conversions 5V et 3.3V
Entrée 2-6S
Trous correspondants
Compatibilité stack 30.5x30.5
Connexion à d’autres ESC :
2 connecteurs JST-SH sont disponibles pour connecter des ESC au système. Le pinout est le suivant :
Nom pin |
Fonction |
|---|---|
BAT |
Entrée batterie |
GND |
Ground |
CURR |
Mesure du courant |
TEL |
Télémétrie |
M1 |
Moteur 1 |
M2 |
Moteur 2 |
M3 |
Moteur 3 |
M4 |
Moteur 4 |
Les pins à souder VBAT et GND principaux sont optionnels si vous utilisez les connecteurs JST-SH. Vous pouvez également les souder pour la redondance si vous le souhaitez.
Les pins PWM 1 à 12 sont également mis à disposition de l’utilisateur pour l’utilisation de servos ou d’un 3e ESC.
Mesure du courant :
Les pins de mesure du courant sont reliés aux pins à souder SJ1 et SJ2. Cela vous permet de choisir quelle mesure du courant utiliser lors de l’utilisation de multiples ESC.
Plans des perçages :
